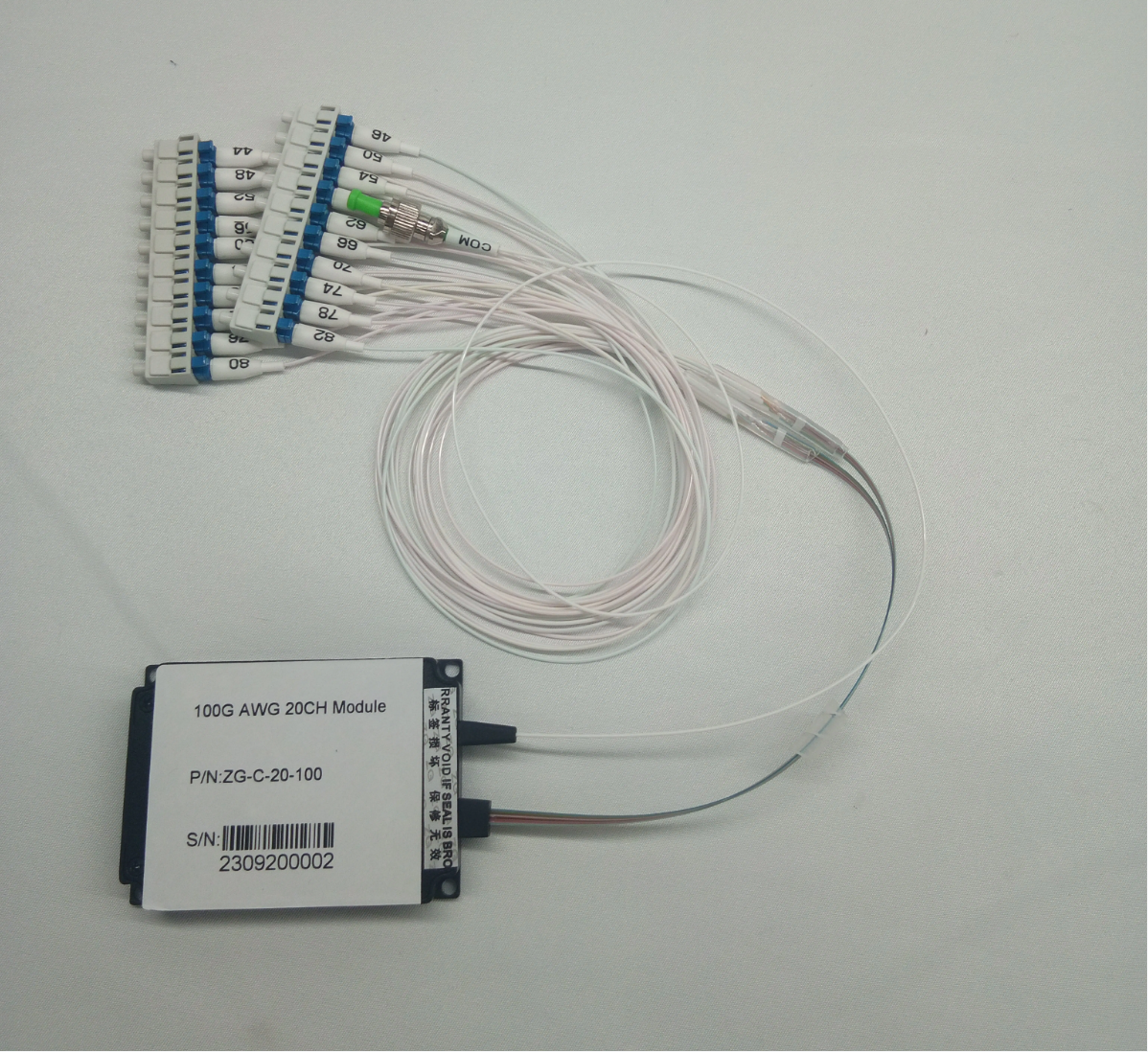

32/40/48 каналов, 100 г, атермальный модуль AWG DWDM

Атермальные модули упаковываются с использованием методов атермализации, без электропитания и блоков контроля температуры, могут выполнять функции MUX/DeMUX.



штат:
Количество:
Запрос цены Добавить в корзину

Оглавление


 1. Информация о продукте
 2. Оптическая спецификация
 3. План канала
 4. Спектр передачи с плоской вершиной
 5. Температурный режим
 6. Конфигурация
 7. Механические чертежи
 8. Пигтейл и разъем
 9. Определение номера детали
 10. Этикетка
 11. Определения

 1. Информация о продукте
 - Описание: Атермальный AWG, 40 каналов, 100 ГГц, C-диапазон.
 - Версия спецификации: Версия 1.06.
 - Дата выпуска: 20 декабря 2013 г.
 - Применение продукта:
 Спецификация предназначена для мультиплексора/демультиплексора с плоской вершиной AWG C-диапазона в системе DWDM.


 2. Оптические характеристики

 Все характеристики гарантированы в диапазоне рабочих температур.

ПараметрТехнические характеристикиЕдиницаКомментарий
МинМакс
Входной канал1

Выходной канал40
Доступно 32, 48 каналов
Расстояние между каналами100ГГц
Эталонная полоса пропускания-12.512.5ГГц
Точность длины волны-5050вечераОтносительно ITU Grid
Полоса пропускания 1 дБ
      0,2(Г)  0,4(Ф)		нмG-тип Gaussion F-тип с плоской вершиной

Полоса пропускания 3 дБ
      0,4(Г)   0,6(Ф)		нм
Иллинойс
6дБХудший случай в полосе пропускания ITU
ИЛ УНИ.
1дБ
Пульсация
0.7дБИзменение потерь в полосе пропускания ITU
ПДЛ
0.5дБМакс.значение в полосе пропускания ITU
Соседние перекрестные помехи25
дБХудший случай в полосе пропускания ITU
Несмежные перекрестные помехи30
дБХудший случай в полосе пропускания ITU
Общие перекрестные помехи22
дБСовокупные перекрестные помехи всех остальных каналов
Обратные потери40
дБ
Максимальная непрерывная оптическая мощность
250мВтМаксимальная входная оптическая мощность
Хроматическая дисперсия (CD)-20+20пс/нм
ПМД
0.5пс


 3. ПЛАН ДЛИН ВОЛН

НетС ЧетныйС Четный +C НечетныйC Нечетный +
ƒ(ТГц)λ(нм)ƒ(ТГц)λ(нм)ƒ(ТГц)λ(нм)ƒ(ТГц)λ(нм)
1196.0001529.553196.0251529.358196.0501529.163196.0751528.968
2195.9001530.334195.9251530.139195.9501529.944195.9751529.748
3195.8001531.116195.8251530.920195.8501530.725195.8751530.529
4195.7001531.898195.7251531.702195.7501531.507195.7751531.311
5195.6001532.681195.6251532.485195.6501532.290195.6751532.094
6195.5001533.465195.5251533.269195.5501533.073195.5751532.877
7195.4001534.250195.4251534.054195.4501533.858195.4751533.661
8195.3001535.063195.3251534.839195.3501534.643195.3751534.446
9195.2001535.822195.2251535.625195.2501535.429195.2751535.232
10195.1001536.609195.1251536.412195.1501536.216195.1751536.019
11195.0001537.397195.0251537.200195.0501537.003195.0751536.806
12194.9001538.186194.9251537.989194.9501537.792194.9751537.594
13194.8001538.976194.8251538.778194.8501538.581194.8751538.383
14194.7001539.766194.7251539.568194.7501539.371194.7751539.173
15194.6001540.557194.6251540.359194.6501540.162194.6751539.964
16194.5001541.349194.5251541.151194.5501540.953194.5751540.755
17194.4001542.142194.4251541.944194.4501541.746194.4751541.548
18194.3001542.936194.3251542.737194.3501542.539194.3751542.341
19194.2001543.730194.2251543.532194.2501543.333194.2751543.135
20194.1001544.526194.1251544.327194.1501544.128194.1751543.929
21194.0001545.322194.0251545.123194.0501544.924194.0751544.725
22193.9001546.119193.9251545.920193.9501545.720193.9751545.521
23193.8001546.917193.8251546.717193.8501546.518193.8751546.318
24193.7001547.715193.7251547.516193.7501547.316193.7751547.116
25193.6001548.515193.6251548.315193.6501548.115193.6751547.915
26193.5001549.315193.5251549.115193.5501548.915193.5751548.715
27193.4001550.116193.4251549.916193.4501549.715193.4751549.515
28193.3001550.918193.3251550.717193.3501550.517193.3751550.317
29193.2001551.721193.2251551.520193.2501551.319193.2751551.119
30193.1001552.524193.1251552.323193.1501552.122193.1751551.922
31193.0001553.329193.0251553.128193.0501552.926193.0751552.725
32192.9001557.134192.9251553.933192.9501553.731192.9751553.530
33192.8001554.940192.8251554.739192.8501554.537192.8751554.335
34192.7001555.747192.7251555.545192.7501555.343192.7751555.142
35192.6001556.555192.6251556.353192.6501556.151192.6751555.949
36192.5001557.363192.5251557.161192.5501556.959192.5751556.757
37192.4001558.173192.4251557.970192.4501557.768192.4751557.566
38192.3001558.983192.3251558.780192.3501558.578192.3751558.375
39192.2001559.794192.2251559.591192.2501559.389192.2751559.186
40192.1001560.606192.1251560.403192.1501560.200192.1751559.997
