Функции:

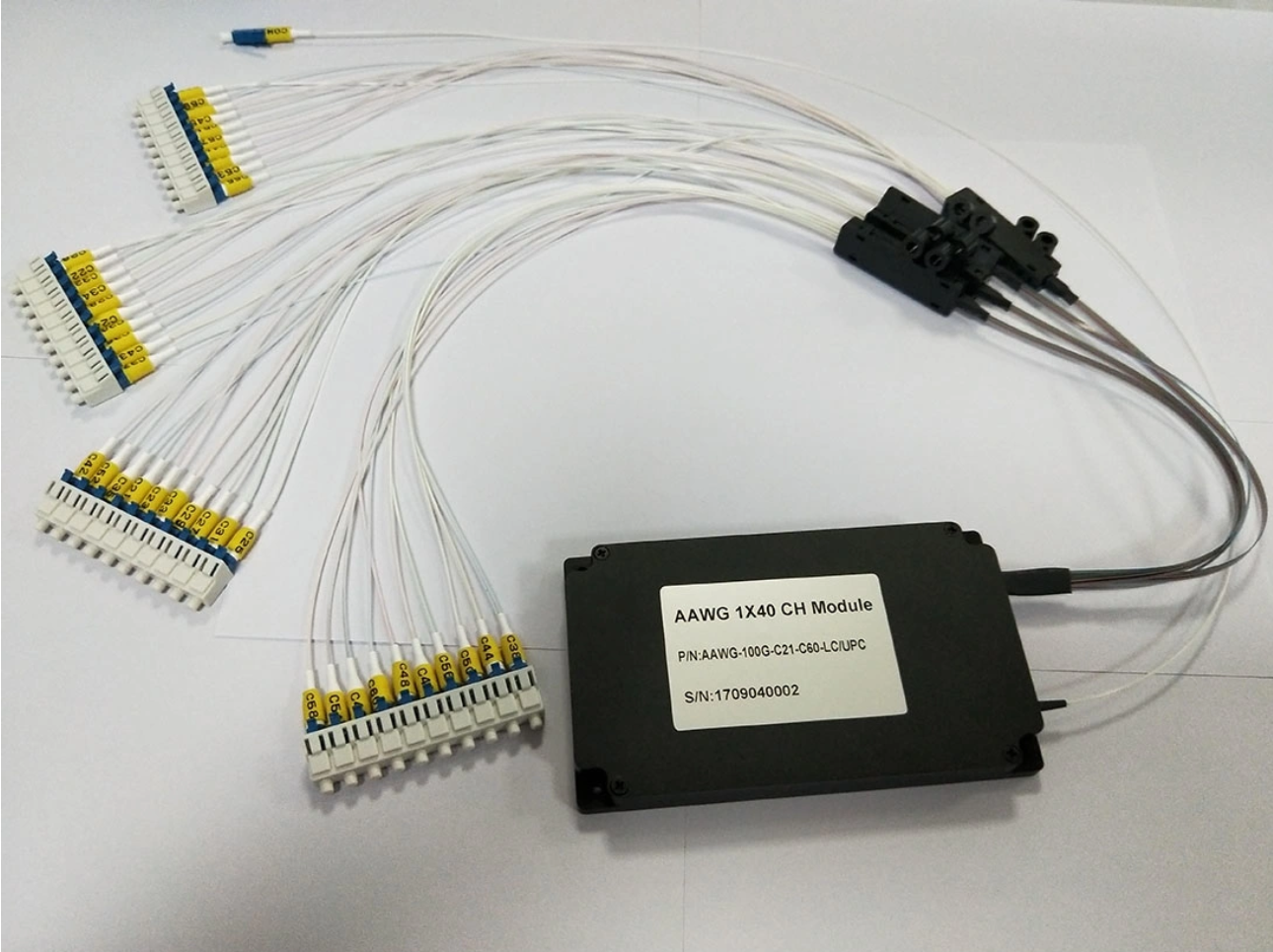

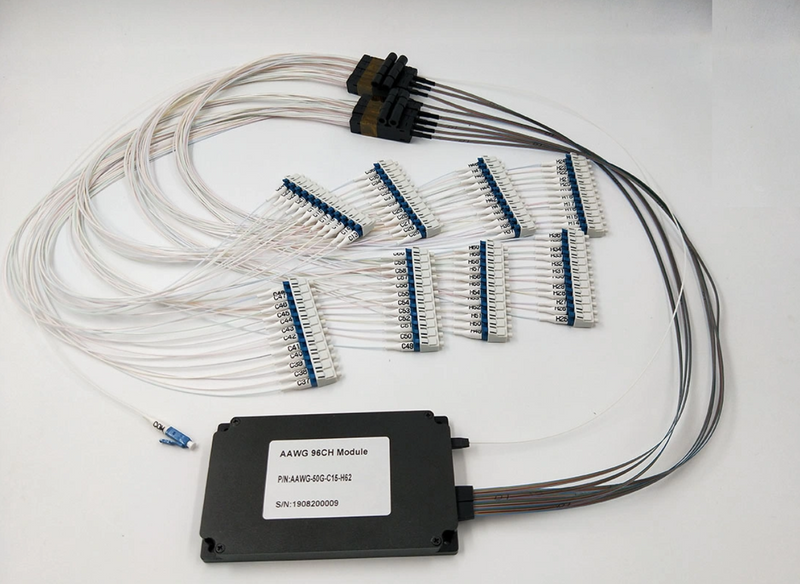

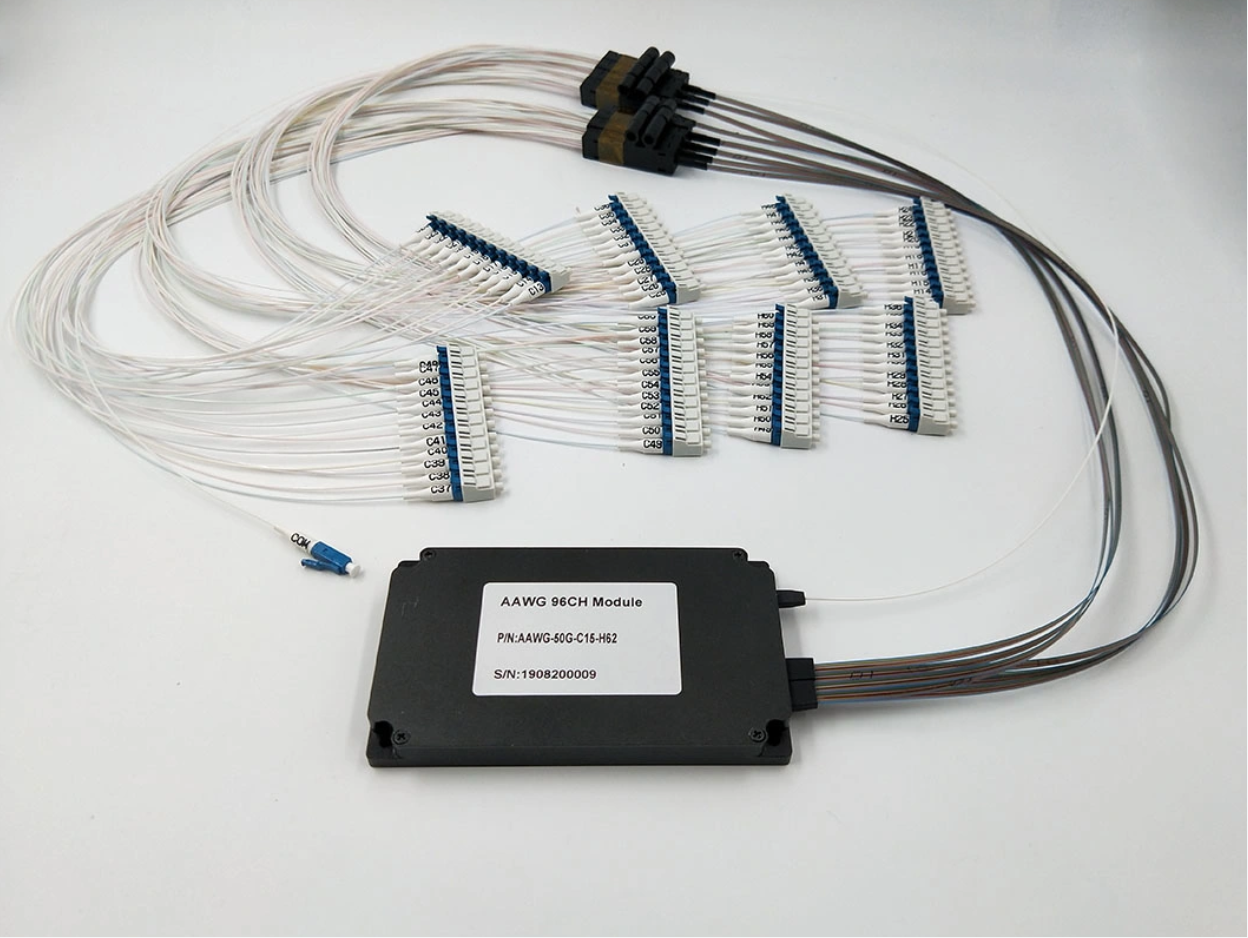

~ 40-канальный модуль AWG 100G (40-канальный 100G DWDM Mux Demux)
~ Пульсация потерь при вставке: 1,0 дБ
~ Оптическая возвратная потеря: 40 дБ
~ Диапазон: C-диапазон, L-диапазон, C + L-диапазон, настройка не является обязательной
~Количество каналов: 16CH, 32CH, 40CH, 48CH, специальный вариант не является обязательным.
~ Расстояние: 50 г, 100 г, 200 г, специальное предложение не является обязательным.
~Форма фильтра: Гауссова, широкая гауссовая, плоская вершина не является обязательной.
~Пакет: модуль, стойка, специальный вариант не является обязательным.
~Длина волокна: 0,5 м, 1 м, 1,5 м, 2 м, 2,5 м, 3 м, указать необязательно
~ Разъем ln/Out: нет, FC/APC, FC/PC, SC/APC, SC/PC, LC/APC, LC/PC, ST/UPC, указать необязательно
2. Оптические характеристики
Все характеристики гарантированы в диапазоне рабочих температур.
| Параметр | Технические характеристики | Единица | Комментарий | ||
| Мин | Макс | ||||
| Входной канал | 1 | ||||
| Выходной канал | 40 | Доступно 32, 48 каналов | |||
| Расстояние между каналами | 100 | ГГц | |||
| Эталонная полоса пропускания | -12.5 | 12.5 | ГГц | ||
| Точность длины волны | -50 | 50 | вечера | Относительно ITU Grid | |
| Полоса пропускания 1 дБ | 0,2 (Г) 0,4(Ф) | нм | G-тип Gaussion F-тип с плоской вершиной | ||
| Полоса пропускания 3 дБ | 0,4(Г) 0,6(Ф) | нм | |||
| Иллинойс | 6 | дБ | Худший случай в полосе пропускания ITU | ||
| ИЛ УНИ. | 1 | дБ | |||
| Пульсация | 0.7 | дБ | Изменение потерь в полосе пропускания ITU | ||
| ПДЛ | 0.5 | дБ | Макс.значение в полосе пропускания ITU | ||
| Соседние перекрестные помехи | 25 | дБ | Худший случай в полосе пропускания ITU | ||
| Несмежные перекрестные помехи | 30 | дБ | Худший случай в полосе пропускания ITU | ||
| Общие перекрестные помехи | 22 | дБ | Совокупные перекрестные помехи всех остальных каналов | ||
| Обратные потери | 40 | дБ | |||
| Максимальная непрерывная оптическая мощность | 250 | мВт | Максимальная входная оптическая мощность | ||
| Хроматическая дисперсия (CD) | -20 | +20 | пс/нм | ||
| ПМД | 0.5 | пс | |||
3. ПЛАН ДЛИН ВОЛН
| Нет | С Четный | С Четный + | C Нечетный | C Нечетный + | ||||
| ƒ(ТГц) | λ(нм) | ƒ(ТГц) | λ(нм) | ƒ(ТГц) | λ(нм) | ƒ(ТГц) | λ(нм) | |
| 1 | 196.000 | 1529.553 | 196.025 | 1529.358 | 196.050 | 1529.163 | 196.075 | 1528.968 |
| 2 | 195.900 | 1530.334 | 195.925 | 1530.139 | 195.950 | 1529.944 | 195.975 | 1529.748 |
| 3 | 195.800 | 1531.116 | 195.825 | 1530.920 | 195.850 | 1530.725 | 195.875 | 1530.529 |
| 4 | 195.700 | 1531.898 | 195.725 | 1531.702 | 195.750 | 1531.507 | 195.775 | 1531.311 |
| 5 | 195.600 | 1532.681 | 195.625 | 1532.485 | 195.650 | 1532.290 | 195.675 | 1532.094 |
| 6 | 195.500 | 1533.465 | 195.525 | 1533.269 | 195.550 | 1533.073 | 195.575 | 1532.877 |
| 7 | 195.400 | 1534.250 | 195.425 | 1534.054 | 195.450 | 1533.858 | 195.475 | 1533.661 |
| 8 | 195.300 | 1535.063 | 195.325 | 1534.839 | 195.350 | 1534.643 | 195.375 | 1534.446 |
| 9 | 195.200 | 1535.822 | 195.225 | 1535.625 | 195.250 | 1535.429 | 195.275 | 1535.232 |
| 10 | 195.100 | 1536.609 | 195.125 | 1536.412 | 195.150 | 1536.216 | 195.175 | 1536.019 |
| 11 | 195.000 | 1537.397 | 195.025 | 1537.200 | 195.050 | 1537.003 | 195.075 | 1536.806 |
| 12 | 194.900 | 1538.186 | 194.925 | 1537.989 | 194.950 | 1537.792 | 194.975 | 1537.594 |
| 13 | 194.800 | 1538.976 | 194.825 | 1538.778 | 194.850 | 1538.581 | 194.875 | 1538.383 |
| 14 | 194.700 | 1539.766 | 194.725 | 1539.568 | 194.750 | 1539.371 | 194.775 | 1539.173 |
| 15 | 194.600 | 1540.557 | 194.625 | 1540.359 | 194.650 | 1540.162 | 194.675 | 1539.964 |
| 16 | 194.500 | 1541.349 | 194.525 | 1541.151 | 194.550 | 1540.953 | 194.575 | 1540.755 |
| 17 | 194.400 | 1542.142 | 194.425 | 1541.944 | 194.450 | 1541.746 | 194.475 | 1541.548 |
| 18 | 194.300 | 1542.936 | 194.325 | 1542.737 | 194.350 | 1542.539 | 194.375 | 1542.341 |
| 19 | 194.200 | 1543.730 | 194.225 | 1543.532 | 194.250 | 1543.333 | 194.275 | 1543.135 |
| 20 | 194.100 | 1544.526 | 194.125 | 1544.327 | 194.150 | 1544.128 | 194.175 | 1543.929 |
| 21 | 194.000 | 1545.322 | 194.025 | 1545.123 | 194.050 | 1544.924 | 194.075 | 1544.725 |
| 22 | 193.900 | 1546.119 | 193.925 | 1545.920 | 193.950 | 1545.720 | 193.975 | 1545.521 |
| 23 | 193.800 | 1546.917 | 193.825 | 1546.717 | 193.850 | 1546.518 | 193.875 | 1546.318 |
| 24 | 193.700 | 1547.715 | 193.725 | 1547.516 | 193.750 | 1547.316 | 193.775 | 1547.116 |
| 25 | 193.600 | 1548.515 | 193.625 | 1548.315 | 193.650 | 1548.115 | 193.675 | 1547.915 |
| 26 | 193.500 | 1549.315 | 193.525 | 1549.115 | 193.550 | 1548.915 | 193.575 | 1548.715 |
| 27 | 193.400 | 1550.116 | 193.425 | 1549.916 | 193.450 | 1549.715 | 193.475 | 1549.515 |
| 28 | 193.300 | 1550.918 | 193.325 | 1550.717 | 193.350 | 1550.517 | 193.375 | 1550.317 |
| 29 | 193.200 | 1551.721 | 193.225 | 1551.520 | 193.250 | 1551.319 | 193.275 | 1551.119 |
| 30 | 193.100 | 1552.524 | 193.125 | 1552.323 | 193.150 | 1552.122 | 193.175 | 1551.922 |
| 31 | 193.000 | 1553.329 | 193.025 | 1553.128 | 193.050 | 1552.926 | 193.075 | 1552.725 |
| 32 | 192.900 | 1557.134 | 192.925 | 1553.933 | 192.950 | 1553.731 | 192.975 | 1553.530 |
| 33 | 192.800 | 1554.940 | 192.825 | 1554.739 | 192.850 | 1554.537 | 192.875 | 1554.335 |
| 34 | 192.700 | 1555.747 | 192.725 | 1555.545 | 192.750 | 1555.343 | 192.775 | 1555.142 |
| 35 | 192.600 | 1556.555 | 192.625 | 1556.353 | 192.650 | 1556.151 | 192.675 | 1555.949 |
| 36 | 192.500 | 1557.363 | 192.525 | 1557.161 | 192.550 | 1556.959 | 192.575 | 1556.757 |
| 37 | 192.400 | 1558.173 | 192.425 | 1557.970 | 192.450 | 1557.768 | 192.475 | 1557.566 |
| 38 | 192.300 | 1558.983 | 192.325 | 1558.780 | 192.350 | 1558.578 | 192.375 | 1558.375 |
| 39 | 192.200 | 1559.794 | 192.225 | 1559.591 | 192.250 | 1559.389 | 192.275 | 1559.186 |
| 40 | 192.100 | 1560.606 | 192.125 | 1560.403 | 192.150 | 1560.200 | 192.175 | 1559.997 |
4. СПЕКТР ПРОПУСКАНИЯ
5. ТЕМПЕРАТУРНЫЙ УСЛОВИЯ
| Параметр | Спецификация | Единица | Примечание |
| Диапазон рабочих температур | -20~ +75 | °С | |
| Диапазон температур хранения | -40 ~ +85 | °С |
6. Конфигурация: оптоволоконные разъемы по выбору клиента.
7. Номер детали
ААВГ - 1 - Ф40 - С60 - 10 - 0505 - Лос-Анджелес
| ААВГ | Расстояние между каналами | Профиль полосы пропускания | Номер канала | Номер стартового канала | Общая длина входного волокна | Выход ленты/вентилятора Длина волокна | Разъем | |
| 1:100 ГГц | F: Плоский верх | 32 : 32ч | Таблица каналов МСЭ | Бывший) 05: 0,5 м 10 : 1м | Бывший) 0505 : 0,5м/0,5м 1010 : 1м / 1м | Л:ЛК | А: АПК | |
| 2:200 ГГц | Г: Гауссион | 40 : 40ч | С:СК | У: СКП | ||||
| 3:50 ГГц | 48:48ч | Ф:ФК | ||||||
