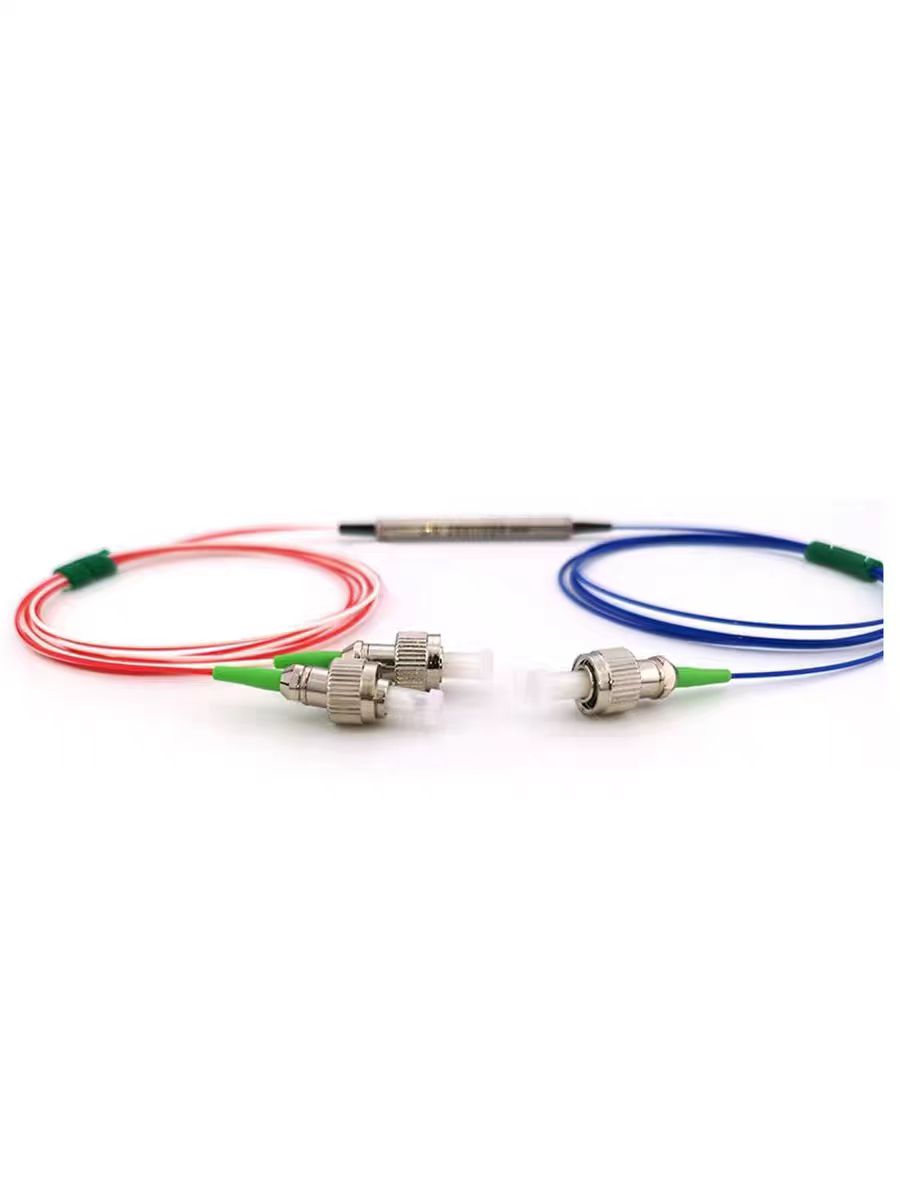

Оптический циркулятор с быстрой осью, 1064 нм, 4 порта, PM, для ввода/вывода длины волны

4-портовый оптический циркулятор с поддержкой поляризации 1064 нм (с блокировкой быстрой оси) — это компактный, высокопроизводительный световолновой компонент, который направляет входящие сигналы от порта 1 к порту 2, входящие сигналы порта 2 к порту 3 и входящие сигналы порта 3 к порту 4. В нем используются запатентованные разработки и микрооптическая упаковка с металлическим соединением.Он обеспечивает низкие вносимые потери, широкую полосу пропускания, высокую изоляцию, высокий коэффициент затухания, отличную температурную стабильность и отсутствие эпоксидной смолы в оптическом пути.Его можно использовать для добавления/снижения длины волны, компенсации дисперсии и приложений EDFA.

Оптическая волна Photonics предлагает большой выбор 3-портовых/4-портовых оптических циркуляторов, нечувствительных к поляризации или поддерживающих поляризацию.Эти устройства могут работать с мощностью от 300 мВт до 20 Вт и иметь центральную рабочую длину волны в диапазоне от 850 до 1650 нм.
штат:
Количество:
Запрос цены Добавить в корзину

Функции:

Низкая вносимая потеря
  Широкополосный, высокая изоляция
  Сверхнизкий PDL и PMD
  Компактный линейный пакет
  Высокая стабильность и надежность

Приложения:

Сеть метрополитена
  Добавление/удаление длины волны
  Компенсация дисперсии
  Двунаправленная связь
  Волоконно-оптические инструменты
  EDFA, оптоволоконные усилители
  Модули компенсации дисперсии
  Оптоволоконные сети связи

  Спецификация:

ПараметрЕдиницаЦенности
Тип-ВведитеТип Б
Центральная длина волнынм1064
Рабочий диапазон длин волннм± 5
Мин.ИзоляциядБ3520
Тип.ИзоляциядБ4028
Пиковая изоляциядБ4535
Тип.Вносимая потерядБ3.82.2
Макс.Вносимая потерядБ4.22.8
Мин.Коэффициент вымираниядБ2020
Мин.Обратные потеридБ50
Мин.Перекрестные помехидБ50
Макс.Управление мощностью (общая входная мощность, непрерывная волна)мВт100300
Макс.Растягивающая нагрузкаN5
Тип волокна-PM Панда Волокно
Рабочая ТемператураºСот -5 до +70
Температура храненияºСот -40 до +85
Размеры упаковкиммØ5,5 х Д35

Примечание
*Вышеуказанные характеристики относятся к устройству без разъема.
*Для устройств с разъемами IL будет на 0,3 дБ выше, RL будет на 5 дБ ниже, а ER будет на 2 дБ ниже. Ключ разъема по умолчанию выровнен по медленной оси.
*Оптический путь передачи типа A отличается от типа B: Тип A: 1 -> 2, 2 -> 3, 3 -> 4;Тип Б: 1 -> 2, 2 -> 3, 3 -> 4; 4 -> 1
*Для циркулятора 1064 нм Макс.Мощность ручки в этом корпусе составляет 300 мВт (тип B). Если вам нужна более высокая мощность ручки, ищите наш циркулятор высокой мощности 1064 нм.
